圓振動篩

圓振動篩做圓形運動，是一種多層數、產量大的礦用振動篩，料篩淌線長，篩分規格多，可廣泛應用于礦山、建材、能源、化工、交通等行業的石料分級。

圓振動篩規格參數

ya系列圓振動篩

型號	篩網面積（m2）	篩面傾角	篩孔尺寸（mm）	篩網結構	給料粒度（mm）	處理量（t/h）	振次（r.p.m）	雙振幅（mm）	功率（kw）	設備參考重量（Kg）
YA1236	4.3	20度	6-50	編織	≤200	75-245	845	9.5	11	4880
2YA1236	4.3		6-50	編織	≤200	75-245	845	9.5	11	5210
YA1530	4.5		6-50	編織	≤200	80-255	845	9.5	11	4500
YA1536	5.4		6-50	編織	≤200	95-310	845	9.5	11	5110
2YA1536	5.4		6-50	編織	≤400	95-310	845	9.5	15	5585
YAH1536	5.4		30-150	沖孔	≤400	240-660	755	11	11	5600
2YAH1536	5.4		30-150 6-50	上沖孔下編織	≤400	240-660	755	11	15	5999
YA1542	6.5		6-50	編織	≤200	110-360	845	9.5	11	5200
2YA1542	6.5		6-50	編織	≤200	110-360	845	9.5	15	6010
YA1548	7.2		6-50	編織	≤200	125-410	845	9.5	15	5812
2YA1548	7.2		6-50	編織	≤200	125-410	845	9.5	15	6125
YAH1548	7.2		30-150	沖孔	≤400	320-780	755	11	15	6745
2YAH1548	7.2		30-150 6-50	上沖孔下編織	≤400	320-780	755	11	15	7380
YA1836	6.5		6-50	編織	≤200	115-370	845	9.5	11	5180
2YA1836	6.5		6-50	編織	≤200	115-370	845	9.5	15	5940
YAH1836	6.5		30-150	沖孔	≤400	290-800	755	11	11	5880
2YAH1836	6.5		30-150 6-50	上沖孔下編織	≤400	290-800	755	11	15	6300
YA1842	7.6		6-50	編織	≤200	135-430	845	9.5	15	5800
2YA1842	7.6		6-50	編織	≤200	135-430	845	9.5	15	6350
YAH1842	7.6		30-150	沖孔	≤400	340-900	755	11	15	6350
2YAH1842	7.6		30-150 6-50	上沖孔下編織	≤400	340-900	755	11	15	7000
YA1848	8.6		6-50	編織	≤200	150-490	845	9.5	15	6210
2YA1848	8.6		6-50	編織	≤200	150-490	845	9.5	15	6600
YAH1848	8.6		30-150	沖孔	≤400	385-1000	755	11	15	7100
2YAH1848	8.6		30-150 6-50	上沖孔下編織	≤400	385-1000	755	11	15	7700
YA2148	10		6-50	編織	≤210	175-570	748	9.5	18.5	9000
2YA2148	10		6-50	編織	≤210	175-570	748	9.5	22	10400
YAH2148	10		30-150	沖孔	≤400	445-1200	708	11	18.5	10350
2YAH2148	10		30-150 6-50	上沖孔下編織	≤400	445-1200	708	11	22	11100
YA2160	12.6		6-50	編織	≤200	220-700	748	9.5	18.5	9920
2YA2160	12.6		6-50	編織	≤200	220-700	748	9.5	22	11200
YAH2160	12.6		30-150	沖孔	≤400	560-1400	708	11	30	12390
2YAH2160	12.6		30-150 6-50	上沖孔下編織	≤400	560-1400	708	11	30	13850
YA2448	11.5		6-50	編織	≤200	200-650	748	9.5	18.5	9830
YAH2448	11.5		30-150	沖孔	≤400	500-1300	708	11	30	11820
2YAH2448	11.5		30-150 6-50	上沖孔下編織	≤400	500-1300	708	11	30	13000
YA2460	14.4		6-50	編織	≤200	250-810	748	9.5	30	12200
2YA2460	14.4		6-50	編織	≤200	250-810	748	9.5	30	13495
YAH2460	14.4		30-150	沖孔	≤400	640-1500	708	11	30	13000
2YAH2460	14.4		30-150 6-50	上沖孔下編織	≤400	640-1500	708	11	30	14400

yk系列圓振動篩

型號規格	篩網層數	篩網面積(㎡)	篩孔尺寸(mm)	進料尺寸(mm)	處理能力(m³/h)	振動功率(r/min)	雙振幅(mm)	電機功率(kw)	篩面傾角(°)	篩面規格 (mm)	外形尺寸(長×寬×高)(mm)
2YK1230	2	7.2	4-50	200	12-78	970	6	6P 7.5	20	1200×3000	3430×1860×870
3YK1230	3	10.8	4-50	200	13-80	970	6	6P 7.5	20	1200×3000	3570×1860×1210
2YK1237	2	8.88	4-50	200	15-86	970	6	6P 7.5	20	1200×3700	4050×1860×870
3YK1237	3	13.32	4-50	200	16-90	970	6	6P 7.5	20	1200×3700	4270×1860×1210
2YK1548	2	14.4	5-50	200	22.5-162	970	6	6P 11	20	1500×4800	5420×2210×1230
3YK1548	3	21.6	5-50	200	22.5-162	970	6	6P 15	20	1500×4800	5660×2210×1610
4YK1548	4	28.8	5-50	200	22.5-162	970	6	6P 18.5	20	1500×4800	6230×2210×2060
2YK1854	2	19.44	5-80	200	32-312	970	6	6P 22	20	1800×5400	5960×2550×1420
3YK1854	3	29.16	5-80	200	32-312	970	6	6P 22	20	1800×5400	6260×2550×1780
4YK1854	4	38.88	5-80	200	32-336	970	6	6P 22	20	1800×5400	6830×2550×2160
2YK2160	2	25.2	5-100	200	50-475	970	6	6P 30	20	2100×6000	6720×2840×1530
3YK2160	3	37.8	5-100	200	50-475	970	6	6P 30	20	2100×6000	7030×2840×1910
4YK2160	4	50.4	5-100	200	50-497	970	6	6P 37	20	2100×6000	7300×2840×2380
2YK2460	2	28.8	5-100	200	65-550	970	6	6P 30	20	2400×6000	7020×3140×1530
3YK2460	3	43.2	5-100	200	70-620	970	6	6P 37	20	2400×6000	7300×3140×1910
4YK2460	4	57.6	5-100	200	80-680	970	6	6P 45	20	2400×6000	7600×3140×2380
2YK2866	2	31	5-100	200	70-650	970	6	6P 37	20	2800×5600	6650×4320×1620
3YK2866	3	47	5-100	200	80-700	970	6	6P 45	20	2800×5600	6650×4320×2120
4YK2866	4	62	5-100	200	90-750	970	6	6P 55	20	2800×5600	6650×4320×2620
2YK2870	2	39.2	5-100	200	70-680	750	6	8P 22×2	20	2800×7000	7600×4320×1620
3YK2870	3	58.8	5-100	200	80-720	750	6	8P 22×2	20	2800×7000	7800×4320×2120

圓振動篩視頻

試機視頻

石子分級

礦石篩分

石料生產線現場

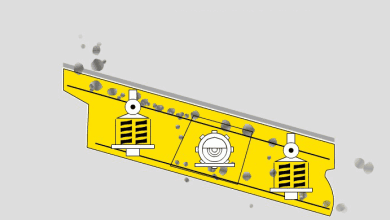

圓振動篩工作原理

圓振動篩的工作原理視頻

圓振動篩主要由偏心塊激振器、篩箱、電動機、減振裝置及底座等組成。篩箱由篩框、篩板（網）、襯板（網）等組成。減振系統由彈簧、卡箍和支承座等組成。電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，傾斜篩面上的物料在受到篩箱傳給的沖量下而產生連續的拋擲運動，在此過程中，小于篩孔的顆粒物料通過篩網透篩，從而達到分級的目的。

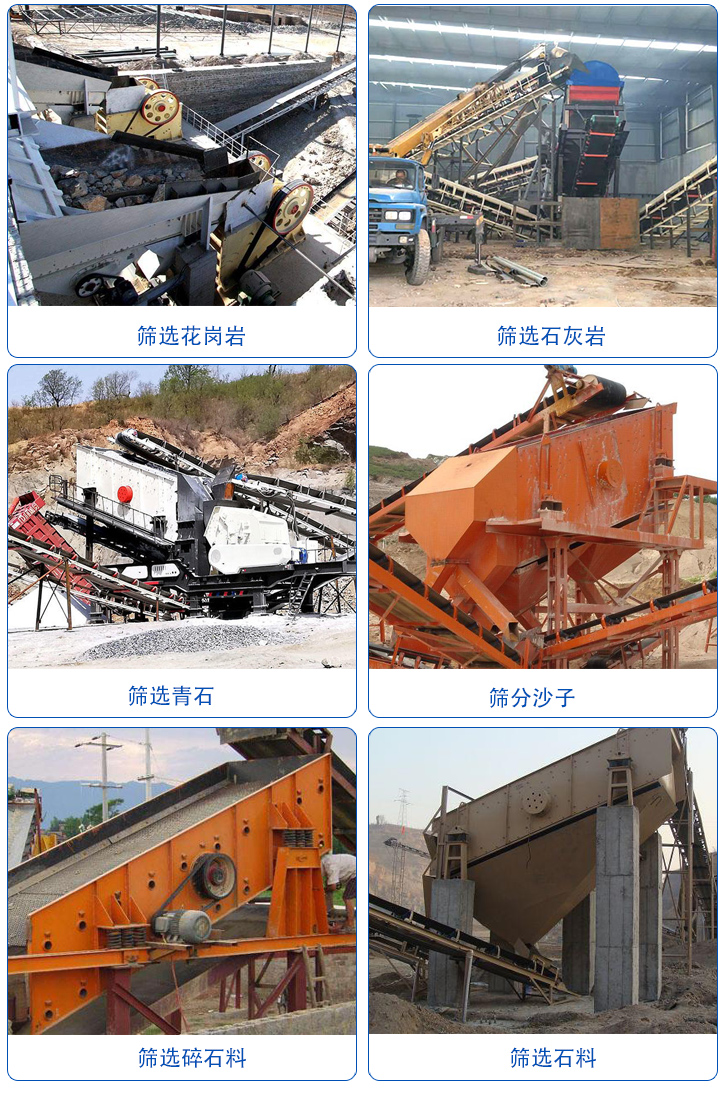

圓振動篩客戶案例

客戶案例
